微内核技术创新（上）：差异化隔离等级

本文将深入理解 OSDI'24 论文的核心技术贡献，包括微内核设计哲学、差异化隔离等级、同步 RPC 式 IPC 等关键创新。

---

1. 微内核设计哲学

HongMeng（HM）微内核的核心设计理念是尊重微内核原则但不走极端，在保持微内核安全可靠优势的同时，通过精心的权衡解决性能和兼容性挑战。

与传统操作系统的本质区别

特性	传统微内核	混合内核(NT/XNU)	HongMeng
最小化	最小内核	代码解耦	最小微内核 + 隔离的最小权限 OS 服务
IPC	IPC 快速路径	函数调用	同步 RPC 解决资源分配/耗尽/计费问题
隔离	用户空间服务	与内核合并	差异化隔离等级（IC0/IC1/IC2）
组合	静态多服务器	静态单服务器	灵活组合，适应不同场景
访问控制	基于能力	对象管理器	地址令牌支持高效内核对象协同管理
内存分页	用户空间分页	内核分页	服务中集中管理 + 内核无策略分页
应用接口	POSIX 兼容	POSIX+BSD/Win	通过 ABI 兼容层实现 Linux API/ABI 兼容
设备驱动	移植/虚拟机	原生驱动	驱动容器 + 孪生驱动高效复用 Linux 驱动

---

2. 差异化隔离等级（IC0/IC1/IC2）

HongMeng 微内核的核心创新之一是差异化隔离等级设计，提供三级隔离体系以平衡安全性和性能。

2.1 三级隔离体系设计

图：三级隔离体系设计

隔离等级	运行空间	隔离机制	适用场景
IC0	内核空间	无隔离（间接函数调用）	ABI 兼容层，性能关键路径
IC1	内核空间	ARM Watchpoint / Intel PKS	合并的 OS 服务（FS + MM + PM）
IC2	用户空间	完整地址空间 + 特权隔离	驱动容器、独立服务

2.2 IPC 性能数据对比

根据 OSDI'24 论文在 Raspberry Pi 4b 上的测试数据：

图：IPC 性能数据对比

配置	往返延迟 (Cycles)	对比 seL4
IC0-IC0	18	快 76 倍
IC1-IC0	272	快 5 倍
IC1-IC1	502	快近 3 倍
IC2-IC1	1020	快 35%
seL4	1376	基准
IC2-IC2	1439	相当
Fiasco.OC	2883	慢 2.1 倍

关键发现: IC1-IC1 配置仅需 502 cycles，比 seL4 快近 3 倍，这使得微内核在智能手机等 IPC 密集场景下具有实用性。

---

3. 同步 RPC 式 IPC 快速路径

传统微内核的异步 IPC 存在三个关键问题：资源分配、资源耗尽、资源计费。HongMeng 通过同步 RPC 式 IPC 设计解决了这些问题。

3.1 设计原理

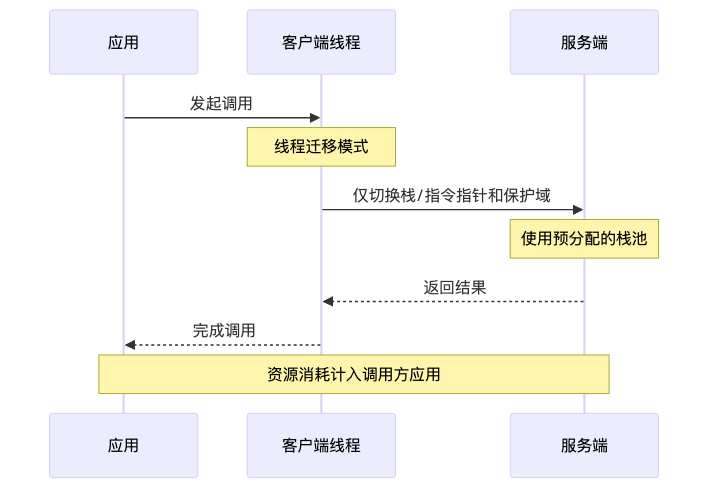

图：同步 RPC 式 IPC 设计原理

3.2 资源管理策略

问题	解决方案
资源分配	预绑定 + 自适应调整栈池大小
资源耗尽	预留独立栈池用于 OOM 时的内存回收
资源计费	追踪根调用者，将资源消耗精确计入调用方应用

---

4. 地址令牌访问控制

传统微内核使用基于能力（Capability）的访问控制机制，虽然安全但性能开销大。HongMeng 引入地址令牌机制，大幅提升访问效率。

4.1 与传统 Capability 机制对比

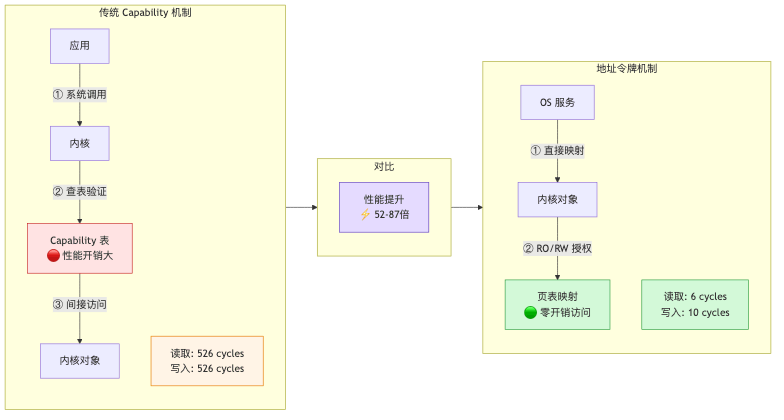

图：与传统 Capability 机制对比

4.2 性能对比数据

操作	地址令牌	seL4 Capability	性能提升
读取	6 cycles	526 cycles	87 倍
写入	10 cycles	526 cycles	52 倍

工作机制:

• 将内核对象映射到 OS 服务地址空间
• 支持 RO（只读）和 RW（读写）两种授权模式
• RW 对象可直接更新，RO 对象通过 writev 系统调用更新

---

下篇预告

下一篇文章将继续深入微内核技术创新，详解无策略内核分页和驱动容器与孪生驱动如何实现 Linux 驱动的高效复用。

---

本文是「HarmonyOS 系统架构深度解析」系列第 3 篇。
